結構特點、性能、適用范圍
單排交叉滾柱式回轉支承，由兩個座圈組成，結構緊湊、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛地用于起重運輸、工程機械上。

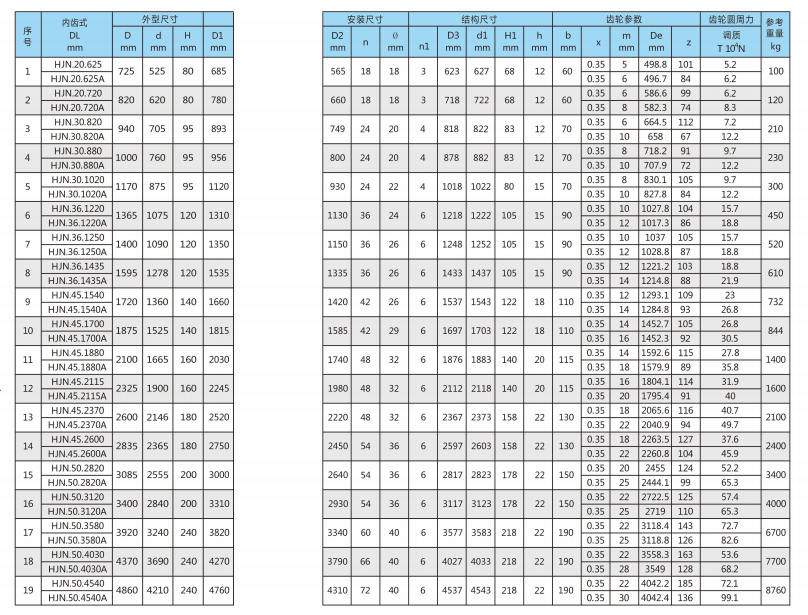

注:
1、m為潤滑油孔數。油杯M10 x 1JB/T7940.1~JB/T7940.2。根據應用情況用戶可指定油孔位置。
2、n-中可改為螺紋孔，螺紋直徑M，螺紋深度2M。
3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。
4、本樣本中的規格為標準產品,內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊?如技術協議)中注明配合尺寸和精度。
5、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。
6、表內變位系數均為外齒式設計，內齒變位系數均為0.35。
